统一消息总线，让物联网系统从复杂走向可控——ThingsPanel 新架构解析
发布日期：
——ThingsPanel 架构解析
当设备从百台到百万台，物联网平台的架构就不再是“后台工程问题”，而是决定项目成败的关键因素。
我们可能常常遇到这些问题：
- 新协议一加，系统就得改；
- 数据一多，数据库就卡；
- 上下行消息混乱，调试如迷宫；
- 一个节点出故障，全线告警。
ThingsPanel新的架构设计 更好的解决了这些“架构层的顽疾”。
它用一个理念贯穿了整个系统设计：
让物联网系统，从复杂走向可控。
一、从“设备接入”到“系统架构”的再思考
在多数 IoT 平台中，通信协议、设备逻辑、数据库、数据处理往往是交织在一起的。
这在小规模阶段没问题，但当接入的设备、网关、第三方系统成百上千时——
代码耦合、性能瓶颈、管理混乱就会成为致命负担。
ThingsPanel 的设计核心是：
- 一切通信都经过“统一消息总线（Unified Message Bus）”；
- 一切协议都通过“适配层（Adapter Layer）”屏蔽；
- 一切业务逻辑都在“处理层（Processing Layer）”完成。
这样，系统集成商不再需要为协议解析、队列堵塞或上下行冲突烦恼。
平台本身，就成为一个 高性能的 IoT 数据枢纽。

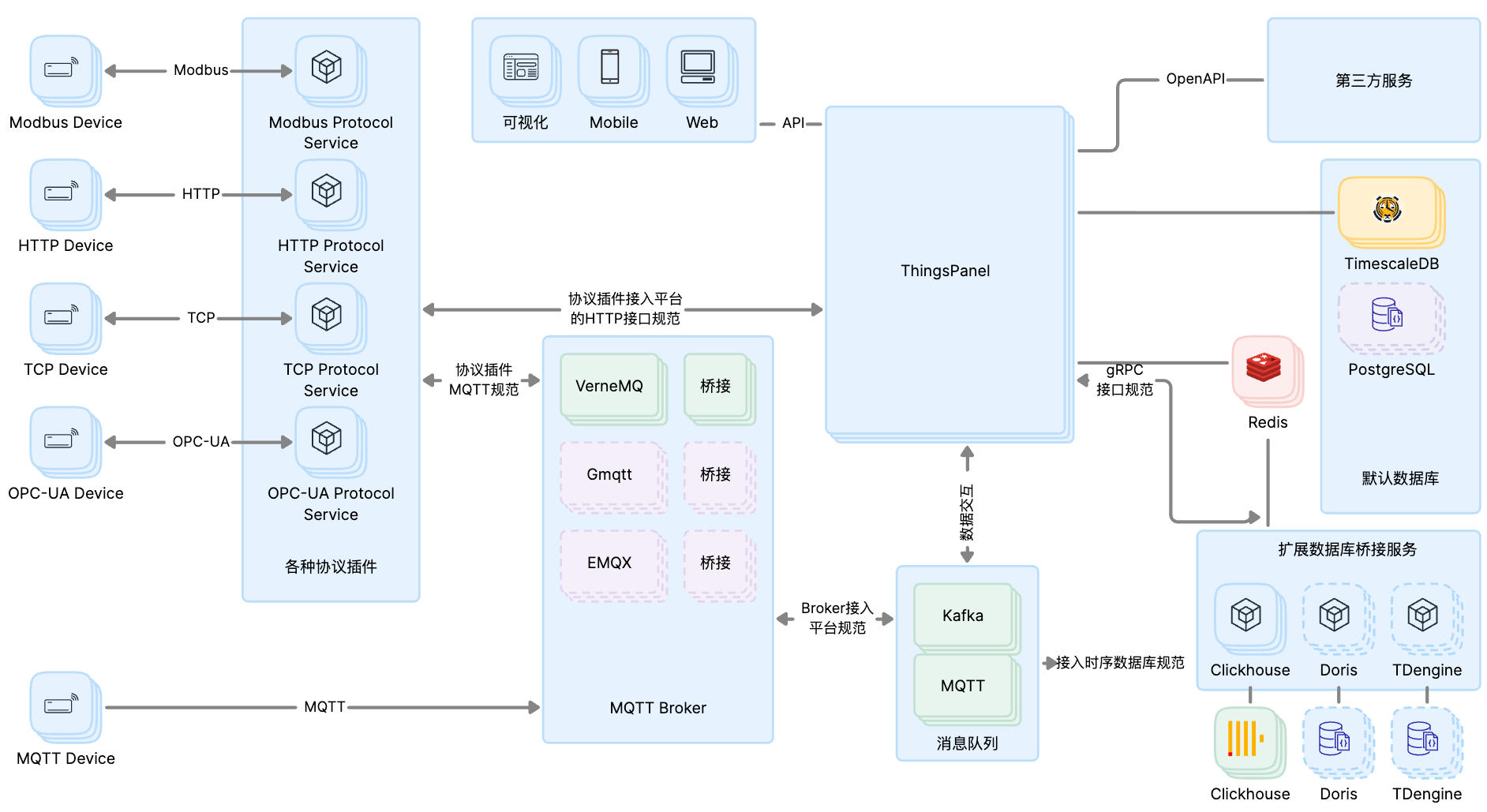

系统架构图
二、统一消息总线：ThingsPanel 的核心引擎

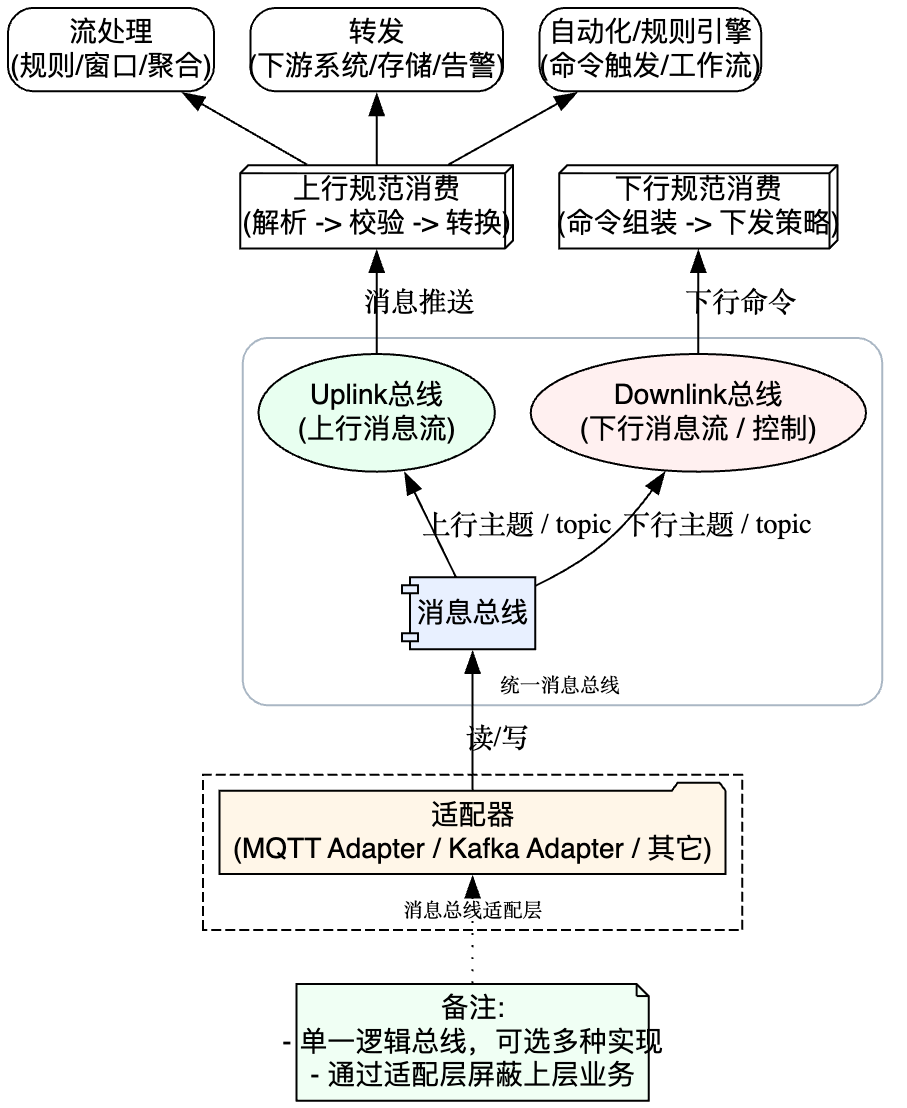

物联网消息总线架构图
如果说 ThingsPanel 是一座城市，那么“消息总线”就是它的交通中枢。
无论是设备上报的数据（Uplink），还是平台下发的控制命令（Downlink），都要经过这里。
三层解耦架构
| 层级 | 模块 | 主要职责 |
|---|---|---|
| 接入层（Adapter Layer） | MQTT、HTTP、Modbus 等适配器 | 统一接入协议，转化为标准数据格式 |
| 核心层（Message Bus Layer） | Uplink/Downlink 流、主题管理 | 承载数据双向流动，解耦设备与业务 |
| 处理层（Processing Layer） | 流处理、转发、命令组装 | 实现计算、转发、控制与自动化逻辑 |
核心特性
- 协议无关性：无论设备使用何种协议，均转化为统一的消息格式；
- 上下行分离：上报与下发各自独立，互不干扰；
- 消息主题管理：基于 Topic 的分层管理，支持精确订阅与广播；
- 高可靠性传输：Broker 集群（VerneMQ、GMQTT）保障消息不丢失；
✅ 对系统集成商的意义： 1、新增设备类型或通信协议，无需改业务逻辑，只需扩展一个 Adapter 模块，也就是设备协议。2、如果要新增数据转出，例如转入到数据湖，主题订阅即可。
三、五层数据流架构：让数据流动更高效、更可控

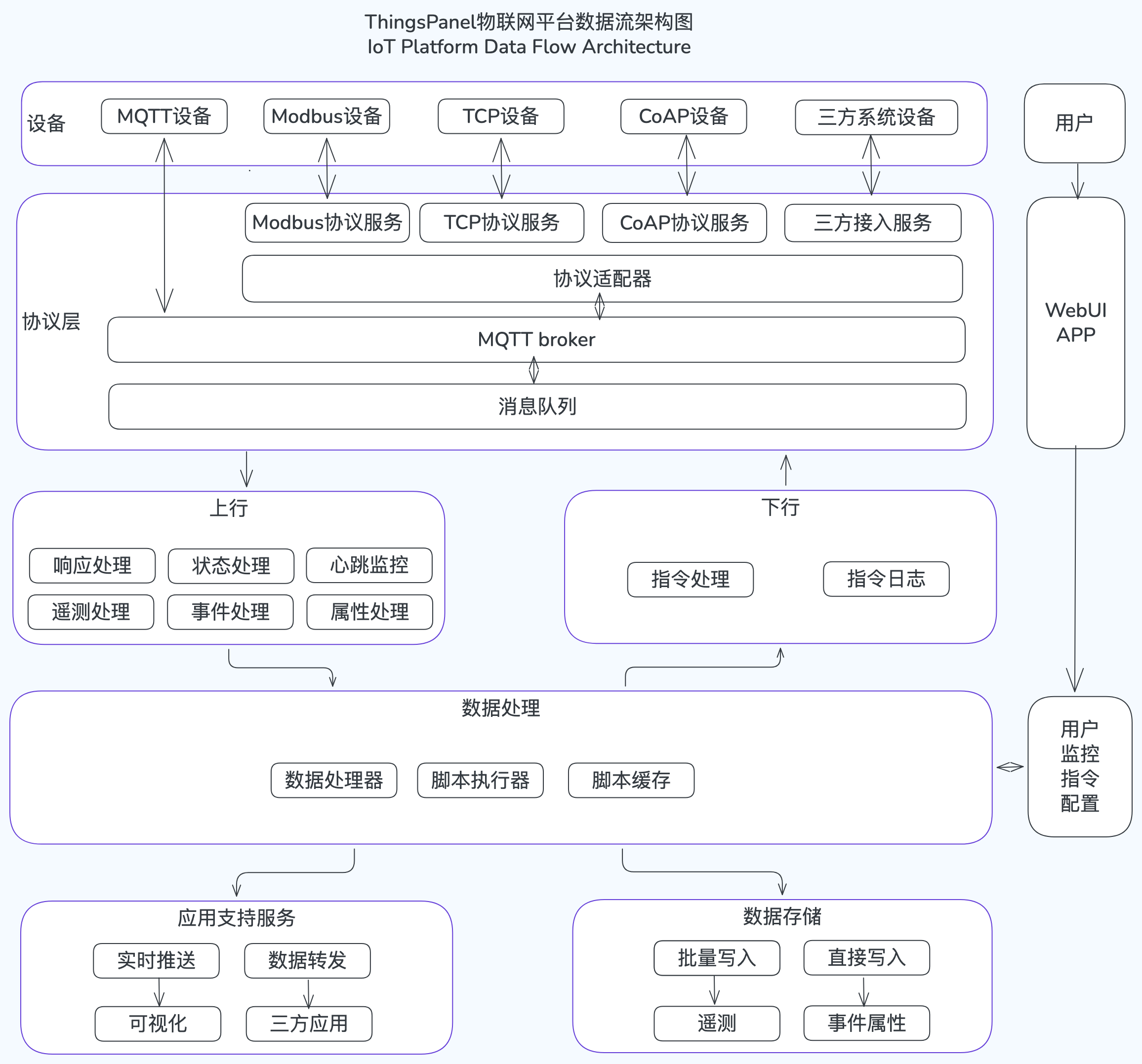

物联网平台数据流架构图
ThingsPanel 将设备数据流从接入到落库，分解为五个明确的责任层。
这让整个系统既有高性能，又具备高可维护性。
| 层级 | 职责 | 示例 |
|---|---|---|
| Adapter | 屏蔽协议差异，转换为标准格式 | 支持 MQTT、Kafka、HTTP 等 |
| Uplink | 接收上行数据并分发 | 将遥测数据路由至 Processor |
| Processor | 数据编解码与逻辑执行 | Lua 脚本解析设备自定义格式 |
| Storage | 数据批量写入与缓存优化 | PostgreSQL、TDengine、Cassandra |
| Downlink | 下行指令封装与发送 | 控制命令组装、限流与重试 |
性能优化亮点
- 异步通道（Channel）：层间异步通信，防止阻塞
- 批量写入机制：针对时序数据进行性能优化
- 脚本沙箱与缓存机制：提升 Processor 层执行速度
- 可观测性指标体系：通过 Prometheus 实现实时监控
💡 结果是： 无论是上行百万级遥测，还是秒级控制指令，都能流畅、稳定地运行。
四、插件化与可扩展：适配每一个行业场景
ThingsPanel 的每一个核心组件——协议、数据库、Broker——都是通过插件机制实现的。
- 想增加一种私有协议？开发一个 Adapter 即可。
- 想切换数据库？替换插件，无需改代码。
- 想增加新消息处理功能，使用消息总线即可。
这种模块化设计，让系统集成商在面对不同客户需求时，
既能保持技术独立性，又能快速交付。
📍可选补充图 2：插件体系示意图（如暂无，可由我帮你生成）
五、相关案例
📌 ThingsPanel目前已经使用在了工厂、电力、能源、建筑工程、市政管理多个领域。这些领域，都存在复杂的协议接入和数据转出需求。
在大规模市政管理中，数据需要存储相当长时间，所有的数据最终都进入了ClickHouse或者Doris数据湖，这就提出了2个需求，支持数据库和接入数据湖。ThingsPanel的新架构可以方便的扩展数据库支持，并从消息队列，直接引入数据到数据湖，或者用户自定义需求消费。目前已经用在了多个城市的城市生命线项目中。
在工程管理中，ThingsPanel被广泛用到了桥梁监测、高速气象、管廊监测等领域，需要众多的设备协议数据支持，使用ThingsPanel的新方案，协议与系统无关。通过ThingsPanel新架构的解耦设计，很方便地支持了各种自定义协议。满足了业务的需求。在大型央国企中广泛得到了应用。
六、对系统集成商与企业的核心价值
| 用户类型 | 获得价值 |
|---|---|
| 系统集成商 | 通用平台底座 + 快速交付 + 可扩展性强 |
| 设备厂商 | 快速对接平台，无需担心平台重构 |
| 工业/能源企业 | 一套系统搞定设备管理和应用系统支持，搞定边缘和云端监控，搞定各种设备和三方系统设备数据接入 |
| 开发团队 | 模块化架构，支持脚本与二次开发 |
ThingsPanel 不仅是一个“平台”，
更是一套可复用的 数字化基建底座 ——
让集成商专注在“业务逻辑”，而不是重复造“底层轮子”。
